主板中的排电容器一般应用在主板接口电路中，如并口、USB接口电路等。为了测量的准确性，VN920-B513TR-E主板中的贴片排电容器一般采用开路测量。

   测量主板中的贴片排电容器的方法如下：

   首先将主板的电源断开，接着对排电容器进行观察，看待测排电容器是否损坏，有无烧焦、虚焊等情况。如果有，则排电容器损坏。

   如果待测排电容器外观没有问题，接着将待测贴片排电容器从电路板上卸下，并清洁排电容器两端的引脚，去除两端引脚下的污物，可确保测量时的准确性，如图5-26所示。

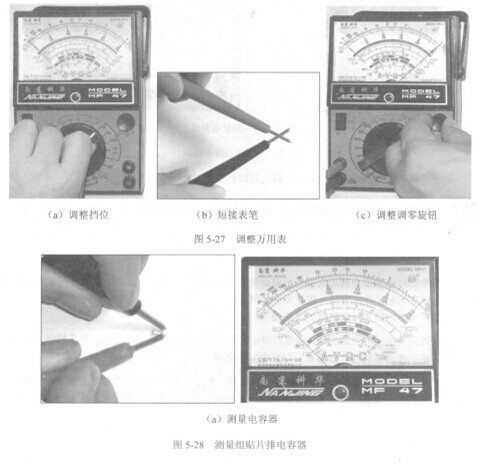

   清洁完成后，首先将万用表的功能旋钮旋至”R×10k"挡，并短接两支表笔进行调零，如图5-27所示。接着将万用表的红、黑表笔分别搭在排电容器两端第一组焊点处，观察万用表的指针变化，发现指针指在了无穷大处。接着将两支表笔交换进行测量，发现万用表的指针依然在无穷大处，如图5-28所示。
