(1) PQFN焊盘设计原则

   PCB大面积热焊盘设计一器件热焊盘尺寸，需考虑REF02AU避免和周边焊盘桥接。

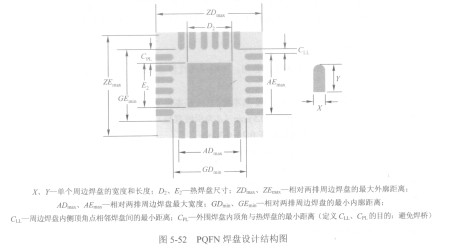

   (2) PQFN焊盘设计（见图5-52）

   X. Y-单个周边焊盘的宽度和长度；D2、E2-:tk焊盘尺寸；ZDmax. ZE。。x-相对两排周边焊盘的最大外廓距离：

   AEmax--tE对两排周边焊盘最大宽度；GDmmGE,。m一相对两排周边焊盘的最小内廓距离；

   CL厂周边焊盘内侧顶角点相邻焊盘间的最小距离；CPL-47[围焊盘内顶角与热焊盘的最小距离（定义CLL. CPL的目的：避免焊桥）

   图5-52 PQFN焊盘设计结构图

   ①单个焊盘设计：长(Y)x宽C的=(0.57～0.96)mm×(0.25～0.5)mm。

   ②主要注意验证以下几个参数。

   ●周边相对两排导电焊盘内、外侧距离。

   ●外围焊盘内顶角与热焊盘的最小距离。

   ●周边焊盘内侧顶角点相邻焊盘间的最小距离。

   散热过孔设计

   PQFN封装底部大面积暴露的热焊盘提供了可靠的焊接面积，PCB底部必须设计与之相对应的热焊盘及传热过孔。过孔提供散热途径，能够有效地将热量从芯片传导到PCB上。

   热过孔设计：孔的数量双尺寸取决于器件的应用场合、芯片功率大小、电性能要求，根据热性能仿真，建议散热过孔的间距在1.0～1.2mm，尺寸为40.3～0.3 3mm。

   散热过孔有4种设计形式如图5-53所示。图(a)、(b)使用干膜阻焊膜从过孔顶部或底部阻焊，图(c)使用液态感光(LPI)阻焊膜从
