解决上述问题有助于多理解一点高频电流的特征。假设一块多层PCB，高频电流将从最靠近信号迹线的平面上返回，因为这是最低阻抗（最小电感）的路径。T520C686M010ATE045对于微带线的情况（平面在差模信号中，接地路径仍然起作用，特别是在高频信号的情况下。通常假定在差模信号中信号电流从另一条迹线中返回。尽管它是一种右用的简化，但不完全正确。即使在差模信号的情况下，电流还是在与每个导体相邻的平面上流过（由于存在的场），好像它们是两个单独的布线、单端走线一样。但是，在适当的条件下，这两个接地平面的电流可以抵消。上的迹线），不管这个平面是电源还是地，返回电流都将从邻近的平面上流过，见10.6.1.1节。

这个电流将会在平面上扩散开，如图10-9所示，但是它将跟随迹线。

    表17-1给出了包含在距微带迹线中心±x/h范围内接地平面电流的百分比，其中z是到迹线中心线的水平距离，^是迹线距接地平面的高度（见图10-8）。这些数字是当迹线宽度为0. 005in，高度为0.OlOin时，由式(10-13)在±z范围内积分计算的结果。其他尺寸可以得到类似的结果。表中也列出了距离迹线中心>x/h处接地平面电流的衰减（用dB表示）。

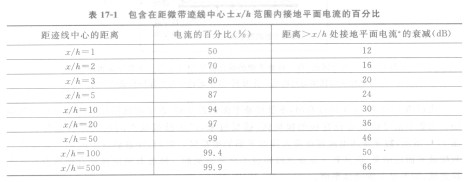

   表17—1  包含在距微带迹线中心士x/h范围内接地平面电流的百分比

   8只计算迹线一侧的电流，所以增加6dB。

   例如，如果一条微带迹线距离平面高度为0. OlOin，则97%的返回电流将会包含在距迹线中心线±0. 200in范囤内的平面上。

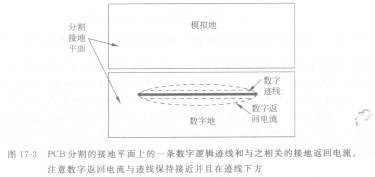

   根据上面的讨论我们可以作出结论，如果数字信号迹线布线合理，那么数字接地电流就不会从接地平面的模拟部分流过，也不会干扰模拟信号。图17-3表示混合信号电路板的分割接地平面上的一条数字逻辑迹线，并标示出了返回电流路径。那么为什么必须分割接地平面来防止数字返回电流，做一些本不需要做的事情？答案是这是没有必要的。
