继续之前，兔明确一下我们要解决的基本问题。它不是可能干扰数字逻辑电路的模拟电路，T499C106K025ATE1K5而是可能会干扰低电平模拟电路的高速数字逻辑电路。这种关注是正常的。我们要保证数字接地电流不在模拟接地平面中流过，于是，经常听到把接地平面分割成模拟和数字部分的建议。

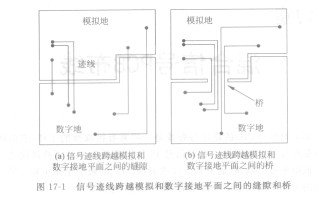

   然而，如果分割接地平面，而迹线跨越缝隙，如图17-l(a)所示，那么返回电流路径在哪儿？假设这两个平面在某处连接在一起，通常是一个点，返回电流必须在一个大环路中流过。在大环路中流过的高频电流产生辐射和大接地电感。在大环路中流过的低电平模拟龟流对电磁场的拾取很敏感。以上两种情况都不是期望的结果。

   如果接地平面必须分割，而迹线必须跨越缝隙，首先把平面在某个位置连接在一起，形成一个桥，如图17-l(b)所示。然后布设所有的迹线，使它们在跨越这个桥时在每条迹线的正下方为返回电流提供路径，这样产生一个小的回路面积。

   另一种信号跨越分割平面的可接受方法是用光隔离器、磁阻隔离器或变压器。在第一种情况下，只有光跨越平面上的缝隙，在后两种情况下是磁场跨越缝隙。另一种可能就是使用真正的偶极子天线更详细的信息见附录D。

    图17—1  信号迹线跨越模拟和数字接地平面之间的缝隙和桥差模信号，即信号从一条迹线流出，从另一条迹线返回。然而，这种方法没有其他三种方法好。

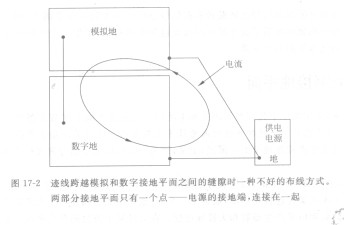

   当接地平面分割，并且两个地平面一直保持分离直至返回到位于电源处的系统唯一的“星形接地点”时，会出现一种非常不好的结构，如图17-2所示。这种情况下，跨越缝隙的迹线的返回电流必须流回到电源地的全部路程，如图所示——一个真正的大环路！另外，这形成一个偶极子天线，由模拟和数字地平面（它们处于不同的射频电位）通过长的电源接地线连接在一起组成。

   图17—2迹线跨越模拟和数字接地平面之间的缝隙时一种不好的布线方式。

   两部分接地平面只有一个点——电源的接地端，连接在一起
