如果在被保护的线路中加入一些串联阻抗形成二元件的L网络，瞬态电压抑制(TVS)二极管对静电放电将会更加有效。串联元件的阻抗在100～500MHz频率范围内应该有50～100Q。在这种应用中电阻器和铁氧体都很有效。 U2320B-BFLG3当电路不能承受低频或直流电流在电阻上产生的电压降时需要使用铁氧体。

   也可以用由一个串联电阻（或铁氧体）和一个并联电容构成的L滤波器代替瞬态电压保护器。但是，瞬态保护器是非线性器件，它可以把输入电压钳制在一个设定的电平；滤波器是线性的，它只能依靠自身的衰减按一定的比例减小静电放电的瞬态影响。由于大部分静电放电能量是在100～500MHz的频率范围内，所以设计滤波器时在此频率范围内至少要提供40dB的衰减。滤波器的分流元件通常是一个电容器(lOO～lOOOpF)，而串联元件可以是一个

电阻或铁氧体(50～100Q,)。对于静电放电防护，电缆上的铁氧体磁芯和直接装在机壳上的电容性滤波器插头也可以构成良好的L型滤波器。

   应该安装这些保护元件以使静电放电产生的接地电流不流过电路的地，也就是说这些保护元件应该与机壳或独立的I/O地相连，如图15 -16所示（见12.4.3节）。

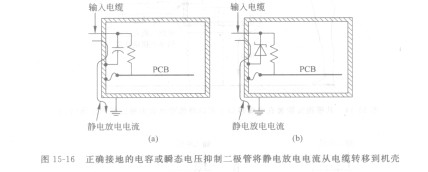

   图15 -16正确接地的电容或瞬态电压抑制二极管将静电放电电流从电缆转移到机壳以上讨论的电缆输入防护方法能使电路元件免受危窖，但不能防止软件错误或暂时混乱，因为噪声电压仍然会出现在输入端。为预防软件错误，必须在系统中设计另外的抗噪声电路来控制这些噪声信号。利用以下办法可以实现：为敏感器件加滤波器、使用平衡输入、选通输入电路或者瞬态固化软件设计（见15. 10节）。
