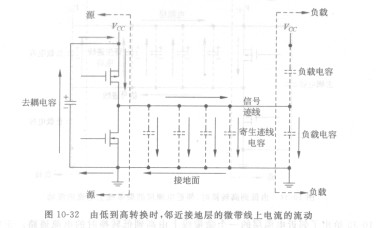

图10-32给出了邻近接地层的一个微带线上由低到高转换的电流通路。正如所看到的，CD4093BM96电流源是去耦电容。电流从CMOS逻辑门上面的晶体管流过信号迹线到负载，也流过迹线到地的寄生电容+，然后返回到接地层的去耦电容。

   图10-32  由低到高转换时，邻近接地层的微带线上电流的流动

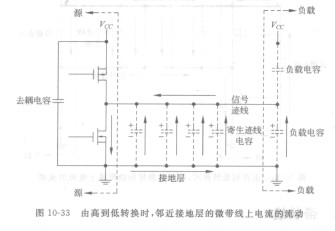

   图10-33给出了邻近接地层的一个微带线上由高到低转换时的电流通路。正如所看到的，电流源是迹线到地的寄生电容。电流流过信号迹线到驱动器IC，流过CMOS驱动器下面的晶体管返回到接地层。在这种情况下，是CMOS驱动器下面的晶体管短路了迹线到地的电容以产生电流。注意在这个例子里，去耦电容不包含在电流通路中。

   图10-33  由高到低转换时，邻近接地层的微带线上电流的流动

   这一节中，无论什么时候我提到迹线对地的寄生电容，我都指迹线寄生电容加上负载电容。
