由图10-22，我们可以看出，当接地面CD4066BM96上迹线高度减小时，感抗也减小，然而接地面电阻在迹线高度很小时会显著增加。图10-22也表明对于一个0.OlOin宽的迹线，在100MHz，高度约为6. 5mils时，接地面电阻的数值等于接地面感抗。当迹线高度小于6.5mils时，接地面电阻的数值大于接地面感抗的数值。

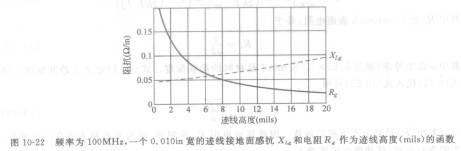

    图10-22频率为100MHz，一个0.OlOin宽的迹线接地面感抗X14,和电阻R。作为迹线高度(mils)的函数

   图10-23是200MHz频率下的一个类似的图。比较图10-22与图10-23，可以看出当频率升高，接地面电阻大于感抗时所对应的迹线高度减小。图10-22和图10-23清晰地表明对于小的迹线高度，通常小于9mils时，接地面电阻成为主要的影响，这就说明了对于小的迹线高度，接地面电感测量值较高的原因。以上的重要性在于说明存在一个关于接地面阻抗被影响时，设置迹线与接地面距离多近的一个限值。

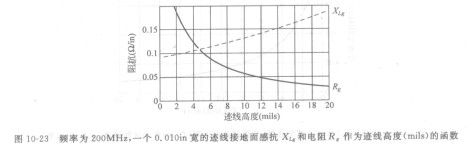

    囹10-23频率为200MHz，一个0.OlOin宽的迹线接地面感抗XLg和电阻R。作为迹线高度(mils)的函数

   接地面电阻[式（10-22）]是基于电流分布的式（10-13），如图10-9所示。在计算电流分布时，Holloway和Kuester(1997)假设接地面电感是主要的阻抗。换言之，电流分布悬蓑于最小化电感的需要而计算的，而接地面电阻是基于电流分布计算的。因而，只有当电阻橹此于感抗可忽略时，电流分布才是精确的。如上所述，只有当迹线高度大于电阻值等于感抗值所对应的迹线高度时才能满足上述条件。因此，图10-20中所示的在迹线高度很小的情况(小于lOmils)，测量的电感和计算的电感都是错误的。
