测量了由10MHz的方波激励的微带线下部分接地平面上的电压降。通过测CD4053BPWR量流经负载电阻的信号来确定电流的变化率。知道了接地电压降和d//出，接地电感可利用式(10-21)计算。

   PCB的测试如图10-17所示。包含一个双面板，板的顶面有一个单迹线，板的底面是接地面，由此构成一个微带线。使用不同厚度的层压板以使我能够改变迹线和接地面之间的间距。微带线6in长，终端接lOOQ的电阻。沿接地面每英寸间隔设置测量接地电压降的测试点。利用一个高频50fl微分探头从接地面的上面（迹线边）测量接地电压，如图10-18所示。关于这个测试设置的更多细节可见附录E．4节。

   图10-17测量接地面电感的测试板

   图10 -18测量接地电压的测试装置

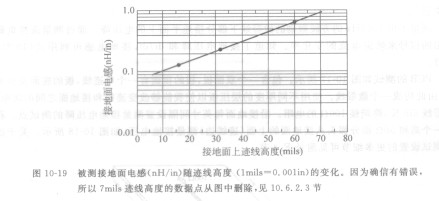

   图10-19给出了接地面电感测量的结果“。在迹线长度中心附近的接地面上以lin的间隔测量电感。图10-19清晰地表明由于互感增加，接地平面电感将随迹线高度的减小而变小。

   当迹线高度从0. OlOin～0. 060in时，电感将从0.InHlin变到0.7nH／in。相比之下，一个典型的PCB述线的电感是15nH／in。减小迹线高度不仅减小了接地面电感，更为重要的是减小，

了接地面电压，进而将减小板的辐射。

   考虑所有实际的目的，因为电感与宽度的对数有关，所以电感不依赖于迹线宽度。对于一个0. 020in高度的迹线，测得的接地平面电感大约为0.15nH／in，或者小于典型迹线电感两个数量级。虽然接地面电感很低，但他们不能忽略。当40mA的数字逻辑电流流过时，接地平面的电压降被测得为15mV／in。
