图5-28表示安装在印制电路板上的两个铁氧体磁珠。电路是彩色电视机行输出电路的一部分，IR2233J磁珠是用于抑制寄生振荡。

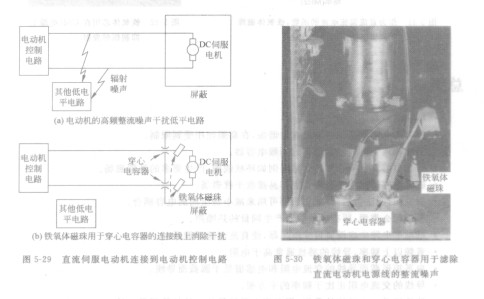

   铁氧体磁珠的另一个应用见图5-29。图5-29(a)表示一个直流伺服电动机连接到一个电动机控制电路。电动机的高频整流噪声沿导线传导出电机屏蔽壳，从导线辐射干扰设备中的其他低电平电路。由于电动机的加速要求，电阻器不能插入导线。这个问题的解决方法是增加两个铁氧体磁珠和两个穿心电容器，如图5-29 (b)所示。图5-30是带有铁氧体磁珠和穿心电容器的电动机的照片。在图中可以看出，每个电动机的引线上用两个铁氧体磁珠增加串联阻抗。

    (a)电动机的高频整流噪声干扰低平电路

    (b)铁氧体磁珠用于穿心电容器的连接线上消除干扰

   图5-29直流伺服电动机连接到电动机控制电路

    图5-30铁氧体磁珠和穿心电容器用于滤除

   直流电动机电源线的整漉噪声

   当使用铁氧体元件作为直流电路中差模滤波器时，必须考虑直流电流对铁氧体上阻抗的影响。铁氧体阻抗随着电流增大丽减小。图5-31表示一个小铁氧体磁璩[长0.545in，外直径0. 138in(OD)]的阻抗是直流偏沆电流的函数(Fair-Rite．2005)，可以看出，在100MHz，零电流的阻抗是20001,0. 5A电流的阻抗为140,Q，而1A电流的阻抗为115Q。

   铁氧体磁芯常用在多芯电缆作为共模扼流圈（见3.5节）。例如，用来连接个人电脑和视频显示器的大部分视频电缆用有铁氧体磁芯。铁氧体磁芯作为单匝的变压器或共模扼流圈，可以有效减小电缆的传导发射和辐射发射以及抑制电缆中的高频干扰。图5-32表示通用串行总线电缆上的一个铁氧体磁芯，用于减小电缆的辐射。Snap-on磁芯（见图5-22）可以很容易作为事后补救固定在电缆上，即使在终端有较大的连接器。
