铁氧体的衰减取决于包含铁氧体电路的源和负载的阻抗。为了在关注的频率有效，铁氧IR2132S体必须提供一个阻抗，该阻抗值大于源和负载阻抗之和。因为大部分铁氧体的阻抗只有几百欧姆或更低，它们在低阻抗电路使用最有效。如果单个的铁氧体不能提供足够的阻抗，可以使用多匝或多个铁氧体元件。

   当用于抑制由电路中的开关瞬变或寄生谐振产生的高频振荡时，小的铁氧体磁珠特别有效。另外，多芯电缆周围放置铁氧体磁芯作为共模扼流圈，可以阻止高频噪声导出或导入电路。

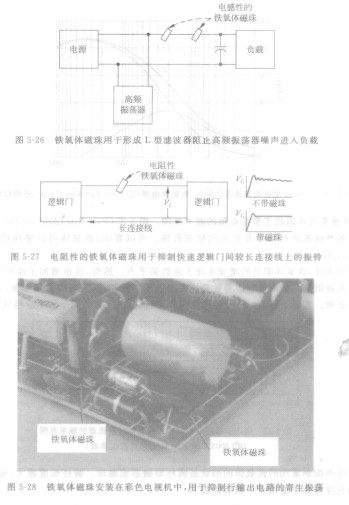

   图5-26～图5-29显示铁氧体磁珠的一些应用。在图5-26中，两个铁氧体磁珠用于构成一个低通R-C滤波器，使高频振荡信号不进入负载，而又不降低负载的直流电压。在振荡频率铁氧体是电阻性的。在图5-27中，一个电阻性磁珠用来抑制两个快速逻辑门间较长的连接线产生的振铃。

   图5-26铁氧体磁珠用于形成L型滤波器阻止高频振荡器噪声进入负载长连接线
