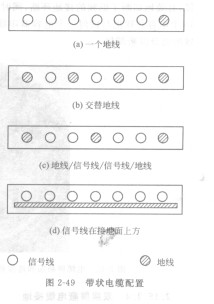

带状电缆也可用跨越电缆全部宽度的接地面，如图2-49 (d)所示。在这种情况下，环路面HOA1884-12积是由信号导线和其下方的地平面之间的距离确定的。因为在电缆中，这个尺寸通常比导线与导线间距离小，环路面积比图2-49 (b)中交替地线配置时小。如果允许这样做，地电流将在信号线的控制之下流动，因为同样的理由在图2-22中电流在屏蔽层上返回。然而，除非电缆终端全宽度地电接触到地平面，否则返回电流将被迫从下一个信号线返回，环路面积将增大。

   因为难以适当地端接这种电缆，所以不经常使用。

   屏蔽的带状电缆也是有用的，但是，除非屏蔽层用360。连接器适当地终止（做起来很困难），否则其效能大大降低。Palmgren(1981)讨论了带状电缆屏蔽终端的辐射作用。Palmgren指出，屏蔽带状电缆的外导体没有像靠近其中心部位的导体一样得到很好的屏蔽（一般低于7dB的屏蔽）。这种效应是由屏蔽层边缘屏蔽层电流的不均匀性造成的。因此，关键信号不应放在屏蔽带状电缆边缘导体中。
