使用电缆的主要成本是电缆端接的费用。带状电缆的一个优点是允许低成本多点端接，GRM31MF11A106ZA01L这是使用带状电缆的主要原因。

   带状电缆的第二个优点是其为“可控的电缆”，因为电缆内导线的位置和方向是固定的，就像印刷线路板上的导线。然而，一个正常的线束是“随机的电缆”，因为电缆内导线的位置和方向是随机的，一个线束与下一个不同。因此，一个“随机的电缆”噪声性能从一个单元到下一个单元是不同的。

   使用带状电缆的主要问题涉及各个导线被分配为信号线和地线的方法。

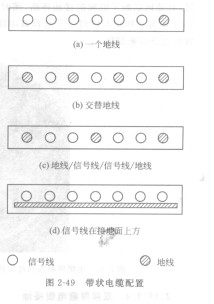

   如图2-49(a)所示为一带状电缆，一根导线是地线，其余所有的寻线是信号线。使用此配置，需要的导线数目最少，但是它有三个问题。首先，在信号线和它们的返回地之间产生大环路面积，会产生辐射和敏感性问题。第二个问题是所有的信号线都用同一

个返回地时会产生共阻抗耦合。第三个问题是各个导线之间电容和电感的串扰。因此，这种结构很少使用。如果使用这种结构，为减小环路面积，仅有的地线应指定为中心导线之一。

   图2-49(b)表示一个较好的配置。在这种配置中，环路面积很小，因为每一个导线有一个紧邻它的单独的返回地线。因为每个导线都有单独的返回地线，共阻抗耦合被消除，使导线之间的串扰降到最低。这是一个带状电缆的首选配置，即使它所需要导线是图2-49(a)中的两倍。在应用中电缆之间的串扰是一个问题，可能在信号导线之间需要两个地线。

   如图2-49(c)中的配置略逊于图2-49(b)，但少用了25%的导线。这种配置中紧邻每个信号导线也有接地导线，因此有校小的环路面积。因为两个信号线共用一个地线，所以出现一些共阻抗耦合。因为有些相邻信号线之间没有地线，串扰比图2-49 (b)中的高。在许多应用中，这种配置可提供足够的性能，具有最低的成本与性能比。
