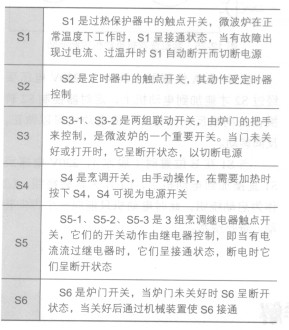

这一电路的特点之一是开关件众多，现QRW025AG41一一介绍如下。

   从图中可以看出，Sl、S2、S3、S4串联在一个回路中，S5、S6串联在电源回路中，S4则控制S5，当然S3与S6也有联系。

   工作原理

   使用时，将炉门关好，S6接通，连锁开关S3-1、S3-2接通，设定时间（S2随之接通），再按下烹调开关S4，S4也接通，这样220V龟压经Sl、S2、S3-1、烹调继电器线圈、S3-2、S4构成回路，继电器动作，使S5-1、S5-2、S5-3接通。

   S5-1代替S4接通，给烹调继电器提供维持S5-1、S5-2、S5-3接通的电流，S4操作后便断开，这样220V电压加到电源变压器Tl -次侧，二次绕组L2输出的3.2V（或3.4V）交流电压直接加到磁控管的灯丝上，给阴极加热。

   同时，二次绕组Ll输出的1900V(或2000V)交流电压加到Cl、VD1构成的倍压整流电路中，Ll是升压线圈，Cl、VD1是负极性整流电路，所以输出约4000V的负电压，它加到磁控管的阴极，这样磁控管板极与阴极之间为+4000V电压，使磁控管工作，发出2450MHz的微波，以供加热。
