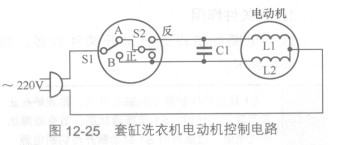

图12-25所示是套缸洗衣机电动机控制电路PQ60025QTA40NNS它只有一只电动机，该电动机既作为洗涤用电动机，又作为脱缸电动机。电路中的电动机为可以正、反转的电容式电动机，两组绕组对称，Cl为启动电容。定时器有两组开关，其中Sl是洗涤、脱水开关，只在洗涤时起作用；S2为正、反转控制开关。

   图12-25套缸洗衣机电动机控制电路

   当Sl在A位置时（洗涤），220V电压要经过S2才能加到电动机上，定时器控制S2转换在正向或反向位置上，使电动机可以做正、反向转动。

   当Sl在B位置时（脱水），220V电压经Sl直接加到电动机上，Ll作为运转绕组，L2作为启动绕组，此时电动机只能向一个方向转

动，进行脱水。

   家用微波炉控制电路详解

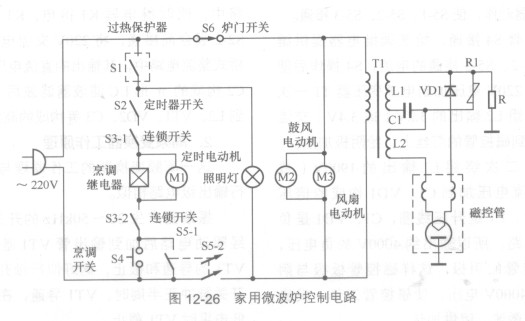

   图12-26所示是一种家用微波炉控制电路。电路中，电源供给对象是磁控管，当给磁控管灯丝（兼阴极）加热，再给板、阴极之间加上过热保护嚣    S6炉门开关正极性直流高压时，磁控管将产生1450MHz的微波，以进行烹调加热。这一电路中共有3只电动机，分别是定时器动力电动机Ml、鼓风电动机M2、风扇电动机M3。
