这一电源变压器降压电路工作原理分析主要抓住以下两个关键点。

   (1)从电路中看清电源变压器有几组二次绕组，这关系到这一电路能输出几组交流低电压，M-FIAM35H13关系到对电源电路工作原理的进一步分析（分析整流电路等）。上面的电源变压器降压电路中Tl只有一组二次绕组，所以是最为简单的电源变压器降压电路。

   (2)分析电源变压器二次侧电路的另一个关键是找出二次绕组的哪一个端接地线。从图中可以看出，电源变压器Tl二次绕组的下端接地，这样二次绕组的其他各端点（图中只有上端）电压大小都是相对于接地端而言的。这一识图对检修电源变压器降压电路故障十分重要，因为电源变压器电路故障检修过程中主要使用测量电压的方法，而测量电压过程中找出电路的地线相当亘要。

   正极性桥式整流电路知识点 “微播”

   本书电源套件采用的是正极性桥式整流电路。

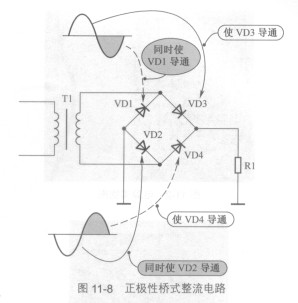

   图11-8所示是典型的正极性桥式整流电路，VD1～VD4是一组整流电路中的整流二极管，Tl是电源变压器。
