万用表检修宜流电动机转速调整中可变电阻电路故障
发布时间:2014/3/10 21:32:23 访问次数:972
万用表检修宜流电动机转速调整中可变电阻电路故障

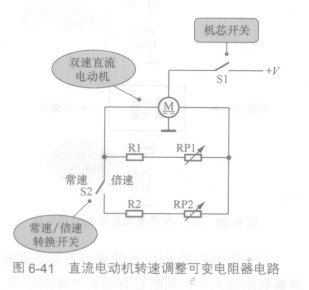

图6-41所示是双速直流电动机转速调整电路。 V15T16-CC300A01-K电路中的Sl是机芯开关,S2是用来转换电动机转速的常速/倍速转换开关,RP1和RP2分别是常速和倍速下的转速微调可变电阻器,用来对直流电动机的转速进行微调。
图6-41 直流电动机转速调整可变电阻器电路电路故障分析思路如下。
(1)从电路中可以看出,当常速/倍速转换开关置于“倍速”时,Rl和RP1、R2和RP2并联后接在直流电动机M的两根转速控制引脚之间,此时并联后的电阻小,说明直流电动机M的两根转速控制引脚之间阻值愈小,电动机的转速愈快,以此可以分析RP1、RP2阻值大小对电动机转速的影响。例如,RP1阻值大,电动机转速慢。
(2)从电路中还可以看出,当RP2出现故障时只影响倍速下的电动机转速,不会影响常速下的转速,因为在常速下RP2不接入电路中。但是,RP1出现故障时会同时影响常速和倍速下的电动机转速。
(3)修理这个电路故障时,通常是先检常速下电动机转速是不是正常,如果正常就与RP1元关,倍速下转速不正常就只与RP2相关。如果常速下转速就不正常,那么先处理常速下的故障,处理好后再处理倍速下的故障。
万用表检修宜流电动机转速调整中可变电阻电路故障
图6-41所示是双速直流电动机转速调整电路。 V15T16-CC300A01-K电路中的Sl是机芯开关,S2是用来转换电动机转速的常速/倍速转换开关,RP1和RP2分别是常速和倍速下的转速微调可变电阻器,用来对直流电动机的转速进行微调。
图6-41 直流电动机转速调整可变电阻器电路电路故障分析思路如下。
(1)从电路中可以看出,当常速/倍速转换开关置于“倍速”时,Rl和RP1、R2和RP2并联后接在直流电动机M的两根转速控制引脚之间,此时并联后的电阻小,说明直流电动机M的两根转速控制引脚之间阻值愈小,电动机的转速愈快,以此可以分析RP1、RP2阻值大小对电动机转速的影响。例如,RP1阻值大,电动机转速慢。
(2)从电路中还可以看出,当RP2出现故障时只影响倍速下的电动机转速,不会影响常速下的转速,因为在常速下RP2不接入电路中。但是,RP1出现故障时会同时影响常速和倍速下的电动机转速。
(3)修理这个电路故障时,通常是先检常速下电动机转速是不是正常,如果正常就与RP1元关,倍速下转速不正常就只与RP2相关。如果常速下转速就不正常,那么先处理常速下的故障,处理好后再处理倍速下的故障。
