万用表检修微分电路故障

   图6-74所示是微分电路。

   关于这一电路中C1和R1的故障处理方法说明如下。

   (1)如果怀疑电路中Cl和Rl出现了故障，NC7S04M5X可以直接进行更换处理，因为这一电路的元器件数量少，操作方便。

   (2)通常情况下，电容的故障发生率远高于电阻，所以首先更换电容。

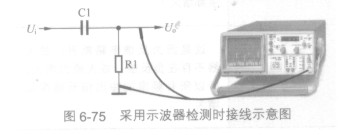

   (3)如果采用示波器可以更为精确地进行故障检测，它可以观察到这一电路输出端的输出信号波形，图6-75是采用示波器检测时接线示意图。如果检测结果没有输出波形，在输入信号正常情况下说明Cl开路，或是Rl短路（可能性较小）

    图6-75采用示波器检测时接线示意图

   (4)用数字式万用表交流电压挡也可以进行简单的输出信号电压测量，图6-76是采用数字式万用表检测时接线示意图。如果测量中显示数字能不断跳动，说明这一电路有输出信号，否则可能无输出信号。
