指针式万用表脱开检测二极管方法
对二极管的质量检测主要采用万用表，可AML22CBS2AC以分为在路和脱开电路后的两种检测方法。下面说明指针式万用表检测二极管的方法。

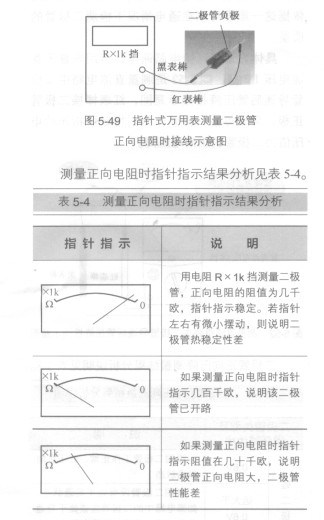

(1)测量二极管正向电阻方法。图5-49是指针式万用表测量二极管正向电阻时接线示意图。
图5-49指针式万用表测量二极管
正向电阻时接线示意图
测量正向电阻时指针指示结果分析见表5-4。
(2)测量二极管反向电阻方法。图5-50是指针式万用表测量二极管反向电阻时接线示意图。
指针式万用表脱开检测二极管方法
对二极管的质量检测主要采用万用表，可AML22CBS2AC以分为在路和脱开电路后的两种检测方法。下面说明指针式万用表检测二极管的方法。
(1)测量二极管正向电阻方法。图5-49是指针式万用表测量二极管正向电阻时接线示意图。
图5-49指针式万用表测量二极管
正向电阻时接线示意图
测量正向电阻时指针指示结果分析见表5-4。
(2)测量二极管反向电阻方法。图5-50是指针式万用表测量二极管反向电阻时接线示意图。
