关于方框图的识图方法说明以下3点。

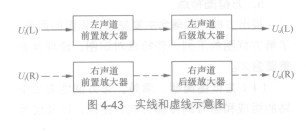

    (1)分析信号传输。A3C-24P-2DSA了解整机电路图中的信号传输过程时，主要是识图中箭头的方向，箭头所在的通路表示了信号的传输通路，箭头方向指示了信号的传输方向。在一些音响设备的整机电路方框图中，左、右声道电路的信号传输指示箭头采用实线和虚线来分开表示，如图4-43所示。

   (2)记忆电路组成。记忆一介电路系统的组成时，由于具体电路太复杂，所以要用方框图。在方框图中，可以看出各部分电路之间的相互关系（相互之间是如何连接的），特别是控制电路系统，可以看出控制信号的传输过程，以及控制信号的来路和控制的对象。

   (3)分析集成电路。分析集成电路的应用电路过程中，没有集成电路的引脚作用资料时，可以借助于集成电路的内电路方框图来了解、推理引脚的具体作用，特别是可以明确地了解

哪些引脚是输入引脚，哪些是输出引脚，哪些是电源引脚，而这3种引脚对识图是非常重要的。当引脚引线的箭头指向集成电路外部时，这是输出引脚，箭头指向朝里是输入引脚。

   举例说明：集成电路方框图，集成电路的①脚引线箭头向里，为输入引脚说明信号是从①脚输入到变频级电路中，所以①脚是输入引脚；⑤脚引脚上的箭头方向朝外，所以⑤脚是输出引脚，变频后的信号从该引脚输出；④脚也是输入引脚，输入的是中频信号，因为信号输入到中频放大器电路中，所以输入

的信号是中频信号；③脚也是输出引脚，输出经过检波后的音频信号。

   当引线上没有箭头时，例如集成电路的②脚，说明该引脚外电路与内电路之间不是简单的输入或输出关系．方框图只能说明②脚内、外电路之间存在着某种联系，②脚要与外电路中本机振荡器电路中的有关元器件相连，具体是什么联系，方框图就无法表达清楚了，这也是方框图的一个不足之处。
