第二种电路结构下功能判别检查法实施方法

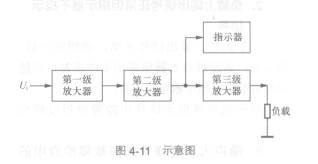

    图4-11所示是另一种电路结构情况，电路NLC453232T-221K-PF中的第一级、第二级放大器是共用的，指示器电路和第三级放大器是独立的，这一电路只放大、处理一个信号。此时分别试听、试看负载和指示器上有没有信号，试听、试看的结果也分成以下两种情况。

   负载上无信号但指示器正常指示信号

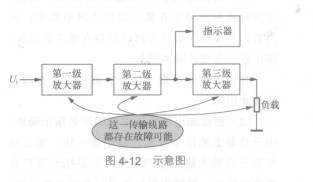

   这说明故障出在第三级放大器电路中。根据负载上没有信号这一故障现象，可以说明第一级、第二级、第三级放大器电路都有存在故障的可能性，如图4-12所示。

   但是，指示器指示正常可以说明第一级、第二级放大器电路工作正常，如图4-13所示，因为到达指示器和第三级放大器电路的信号都是经过第一级、第二级放大器电路，题的只能是第三级放大器电路。

这样出问    立于三级放大器。

   对于负载上输出信号小故障的推理过程与此相同。
