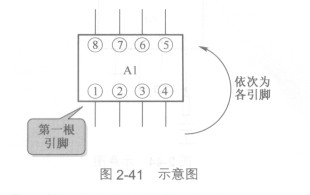

(1)第一步画出电路符号。首先AD5590根据实搞清楚所画集成电路有几根引脚，再画出相应引脚数的集成电路符号，如图2-41所示。这是一个8根引脚双列集成电路，所以电路符号要画成双列形式，且为8根引脚，各引脚序号符合一般画图规律，即从左下角起逆时针方向依次排列。

   (2)笫二步画出接地引脚电路。电路断电后，用万用表电阻Rxl挡测量哪根引脚与地线之间的电阻为零，该引脚就是接地引脚，在该引脚上画接地符号，如图2-42所示。

    (3)第三步画出电源引脚电路。在印制电路板通电状态下，用万用表直流电压挡测量各引脚对印制电路板地线的直流电压，电压最高的引脚为电源引脚，在该引脚上画出电源+VcC符号，如图2-43所示。

    (4)第四步分别画出各引脚电路。在印制电路板上找到某引脚，如①脚，沿①脚铜箔线路画出所有与①脚相连的元器件的电路符号。如果该引脚外电路中有串联元器件，也应该一一画出，直到画出一个相对明确的电路图，如画到接地端或电源端，或是与集成电路的另一根引脚相连，如图2-44所示。
