双列集成电路引脚识别方法
发布时间:2014/2/22 20:58:12 访问次数:1479
1．双列直插集成电路引脚识别方法
图1-56是4种双列直插集成电路的引脚别方法示意图。BLM18EG101TN1D在双列直插集成电路中，将印有型号的一面朝上，并将型号正对着自己，这时集成电路的左侧下方会有不同的标记来表示第一根引脚。

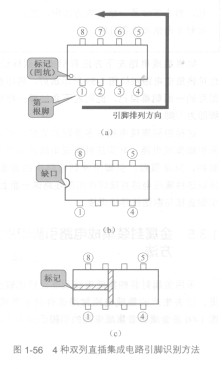

图1-56 4种双列直插集成电路引脚识别方法

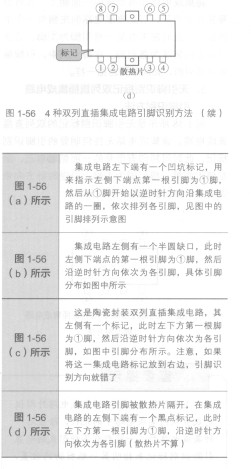

图1-56 4种双列直插集成电路引脚识别方法（续）
2．双列曲插集成电路引脚识别方法
图1-57是双列曲插集成电路引脚识别法示意图，其特点是引脚在集成电路的两侧排列，每一列的引脚为曲插状（如同单列曲插
一样）。
1．双列直插集成电路引脚识别方法
图1-56是4种双列直插集成电路的引脚别方法示意图。BLM18EG101TN1D在双列直插集成电路中，将印有型号的一面朝上，并将型号正对着自己，这时集成电路的左侧下方会有不同的标记来表示第一根引脚。
图1-56 4种双列直插集成电路引脚识别方法
图1-56 4种双列直插集成电路引脚识别方法（续）
2．双列曲插集成电路引脚识别方法
图1-57是双列曲插集成电路引脚识别法示意图，其特点是引脚在集成电路的两侧排列，每一列的引脚为曲插状（如同单列曲插
一样）。
