对晶体管等器件进行应用特性的研究和测量，有利于U2520SA改善电路的设计和运行情况。所以，实验室常用晶体管或半导体管特性图示仪测试半导体器件的应用特性。该图示仪能在示波管屏幕上显示器件的特性曲线；通过屏幕上的标尺刻度还可直读或计算出器件的各项参数。图示仪能观测的项目很多，例如，观测PNP和NPN晶体三极管的共发射极、共基极、共集电极电路的输入输出特性，极限、过载特性等；可以比较两器件特性的等同或对称性；也可以测量场效应管、各种二极管、可控硅整流器及集成电路等器件的特性。

     放大电路相关参数的测量方法

   （一）放大电路电压增益和动态范围的测量方法

    1．电压增益AV定义

    在中频区，电压增益A。应是输入正弦信号在输出不失真时，放大电路输出电压有效值与输入电压有效值之比，输出电压有效值，单位为V；

   输入电压有效值，单位为V。

    2．测量使用的主要仪器

   (1)正弦信号发生器。

    (2)示波器。

   (3)毫伏级电压表。

   3．测量接线框图

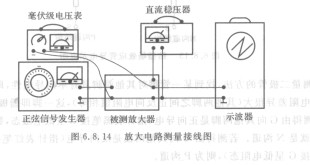

   放大电路测量接线图如图6.8. 14所示。

    正弦信号发生器    被测放大器    示波器

   图6.8. 14  放大电路测量接线图
