单击直流分析选项对话框中的“Simulate”（仿真）按钮进行直流工作点仿真分析，即有分析结果（待分析电路节点的点位）E28F640J3A120显示在“Analysis Graph”（分析结果图）中，如图5.7.5所示。

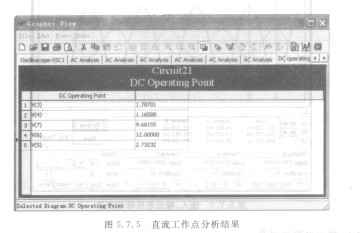

    图5.7.5直流工作点分析结果

    电压放大倍数测试

   在工程上，电路中的电压放大倍数A。如果是大致估算，设置合适的静态工作点，使输出电压口。在不失真的情况下可用示波器（或交流毫伏级电压表）进行测量。如果用示波器测量，电压放大倍数的测量可以转换为输入波形幅度和输出波形幅度的测量，所以只需要用示波器测量输入波形幅度值和输出波幅度值，就可以确定放大器的电压放大倍数。在实验电路工作区中搭建如图5.7.6胼示电路。

   对于图5.7.6所示电路的双踪示波器双击，得到双踪示波器的面板如图5.7.7所示。对面板进行设置，然后启动仿真，观测输出波形，取出输出电压峰值较小的一组仿真测量数据.

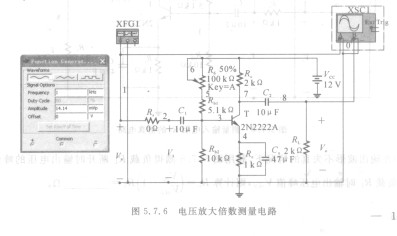

    图5.7.6电压放大倍数测量电路
