断相保护热继电器

   对于三相感应电动机,定子绕组为△连接的电动机必须采用带断相保护的热继电器。 E28F640J3A120因为将热继电器的热元件串接在△连接的电动机的电源进线中,并且按电动机的额定电流来选择热继电器,当故障线电流达到额定电流时,在电动机绕组内部,电流较大的那一相绕组的故障相电流将超过额定相电流。但由于热元件串接在电源进线中,所以热继电器不会动作,但对电动机来说就有过热危险了。

   为了对△连接的电动机进行断相保护,必须将3个热元件分别串接在电动机的每相绕组中,这时热继电器的整定电流值按每相绕组的额定电流来选择。但是这种接线复杂、麻烦,且导线也较粗。我国生产的相笼型电动机、功率在4kW或以上者大都采用△连接,为解决这类电动机的断相保护,设计了带有断相保护装置的二相结构热继电器。

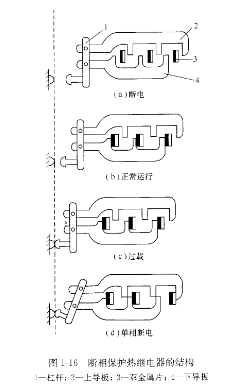

    JR16系列为断相保护热继电器。断相保护热继电器的结构如图116所示。图中,虚线表示动作位置,图116(a)为断电时的位置。当电流为额定电流时,3个热元件正常发热,其端部均向左弯曲并推动上、下导板同时左移,但不能到达动作线,继电器常开触头不会动作,如图116(b)所示。当电流过载到达整定的电流时,双金属片弯曲较大,把导板和杠杆推到动作位置,继电器触头动作,如图⒈16(c)所示。当一相(设U相)断路时,U相热元件温度由原来正常发热状态下降,双金属片由弯曲状态伸直,推动上导板右移;同时由于V、W相电流较

大,故推动下导板向左移,使杠杆扭转,继电器动作,起到断相保护作用。
