1.任务
设计一个数字式频率计。
2.基本要求
(1)被测信号为TTL脉冲信号。
(2)显示的频率范围为0~99 Hz。
(3)测量精度为±1 Hz。
(4)用LED教码管显示频率数值。
3.设计方案

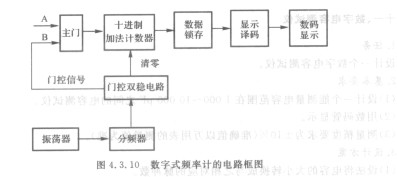

频率是指单位时间(1 s)内信号振动的次数。BLM03AG241SN1从测量的角度看,即单位时间测得的被测信号的脉冲数。电路的方框图如图4.3. 10所示。被测信号送入通道,经放大整形后,使每个周期形成一个脉冲,这些脉冲加到主门的A输入端,门控双稳电路输出的门控信号加到主门的B输入端。在主门开启时间内,脉冲信号通过主门,进入计数器,则计数器计得的数,就是要测的频率值。如果主门的开启时间为T。,计数器累积的数字为N,则被测的频率。
4.可选元器件
锁存器74LS273;定时器NE555;显示译码器74LS47;计数器74LS90;单稳态触发器74LS123;共阳极数码管;电阻、电容若干。
1.任务
设计一个数字式频率计。
2.基本要求
(1)被测信号为TTL脉冲信号。
(2)显示的频率范围为0~99 Hz。
(3)测量精度为±1 Hz。
(4)用LED教码管显示频率数值。
3.设计方案
频率是指单位时间(1 s)内信号振动的次数。BLM03AG241SN1从测量的角度看,即单位时间测得的被测信号的脉冲数。电路的方框图如图4.3. 10所示。被测信号送入通道,经放大整形后,使每个周期形成一个脉冲,这些脉冲加到主门的A输入端,门控双稳电路输出的门控信号加到主门的B输入端。在主门开启时间内,脉冲信号通过主门,进入计数器,则计数器计得的数,就是要测的频率值。如果主门的开启时间为T。,计数器累积的数字为N,则被测的频率。
4.可选元器件
锁存器74LS273;定时器NE555;显示译码器74LS47;计数器74LS90;单稳态触发器74LS123;共阳极数码管;电阻、电容若干。
