​实验线路及实验内容

发布时间:2014/2/14 21:33:05 访问次数:475

      (1)按图2.10.3所示搭接好电路,UCC=+12 V,开关K闭合。307G-03LF不加输入信号时测量输出端(5脚)对地的静态工作电压U5 (U5约为Ucc)。

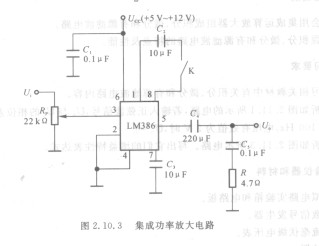

    图2. 10.3  集成功率放大电路



     (2)测量电压放大倍数:在输入端(3脚)接U=lOmV,厂=1 kHz的正弦波信号,用示波器观察输出电压U。的波形,逐渐调大Ui的幅度,直至输出电压U。最大且不失真为止,记录此时输入电压U.、输出电压U。幅值及相应波形,计算A和P。

     (3)去掉1脚和8脚之间的lOyF电容(即断开K),重复上述内容。

     (4)改变电源电压UcC(选5V,9 V),重复上述实验。

     (5)将测量与计算结果填入表2.10.1中。

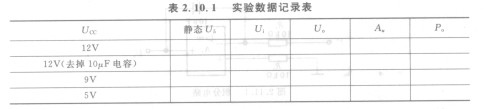

     表2.  10.1  实验数据记录表




    实验报告

    (1)计算AU,P。

    (2)分析电源电压与输出电压、输出功率的关系。

    思考题

    (1)从功率器件的安全运用方面考虑,可以从哪几方面采取措施?

    (2)若在实施中要求测试电源功率,应该如何操作?




      (1)按图2.10.3所示搭接好电路,UCC=+12 V,开关K闭合。307G-03LF不加输入信号时测量输出端(5脚)对地的静态工作电压U5 (U5约为Ucc)。

    图2. 10.3  集成功率放大电路



     (2)测量电压放大倍数:在输入端(3脚)接U=lOmV,厂=1 kHz的正弦波信号,用示波器观察输出电压U。的波形,逐渐调大Ui的幅度,直至输出电压U。最大且不失真为止,记录此时输入电压U.、输出电压U。幅值及相应波形,计算A和P。

     (3)去掉1脚和8脚之间的lOyF电容(即断开K),重复上述内容。

     (4)改变电源电压UcC(选5V,9 V),重复上述实验。

     (5)将测量与计算结果填入表2.10.1中。

     表2.  10.1  实验数据记录表




    实验报告

    (1)计算AU,P。

    (2)分析电源电压与输出电压、输出功率的关系。

    思考题

    (1)从功率器件的安全运用方面考虑,可以从哪几方面采取措施?

    (2)若在实施中要求测试电源功率,应该如何操作?
