稳压管电路
发布时间:2014/2/14 21:18:43 访问次数:1051
(1)稳压管的稳压作用。按图2.7.3所示接线，2SK3569电源用直流可调24 V。首先，调整电源电压(UI=10 V)，观察负载变化时稳压管的稳压作用，即改变负载电阻，用数字万用表测量UL，并做记录。
图2.7.3 稳压管电路图
另外，当负载不变时，观察电源电压变化时稳压管的稳压性能，将电源电压按表2. 7.1顺序调节，测量对应的UL并填入表中。

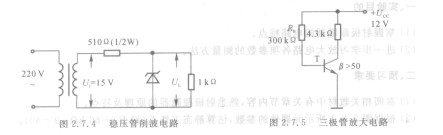

(2)稳压管的削波作用。实验电路如图2.7.4所示，电源电压为50 Hz，15 V交流电压，用示波器观察并记录Ui和U．，的波形。对照稳压管的伏安特性，理解稳压管与二极管的异同。
(1)稳压管的稳压作用。按图2.7.3所示接线，2SK3569电源用直流可调24 V。首先，调整电源电压(UI=10 V)，观察负载变化时稳压管的稳压作用，即改变负载电阻，用数字万用表测量UL，并做记录。
图2.7.3 稳压管电路图
另外，当负载不变时，观察电源电压变化时稳压管的稳压性能，将电源电压按表2. 7.1顺序调节，测量对应的UL并填入表中。
(2)稳压管的削波作用。实验电路如图2.7.4所示，电源电压为50 Hz，15 V交流电压，用示波器观察并记录Ui和U．，的波形。对照稳压管的伏安特性，理解稳压管与二极管的异同。
