(1)测输出电压。整流、2SK2698滤波电路不变，在RL一Qc，RL一51 Q，RL =151 Q的条件下分别测量Ud和UL，记录在表2.6.2中。

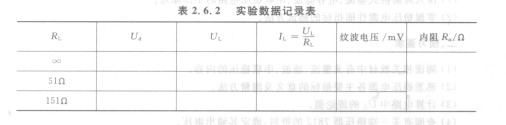

    表2.6.2  实验数据记录表

    (2)测量稳压电路的内阻R。利用表2.6.2中的第2,3项值计算常数。

   (3)稳压电路纹波电压的测量。测试条件为整流滤波电路不变，当R。-51 Q，RL =151 Q时，用交流毫伏级电压表测量并记录于表2.6.2中。

   (4)测量稳压电路的稳压系数y。在R=51 Q时分别测量U，-220 V，210 V，230 V时的Ud和UL，并记录于表2.6.3。

     注：标有“*”项目必须外接自耦调压器。

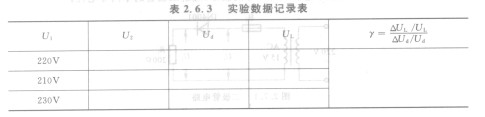

    表2.6.3  实验数据记录表

    实验报告

    (1)整理实验数据和波形图，计算R。和y等参数。

    (2)比较Ud的理论值和实测值，说明产生误差原因。

    思考题

    (1)在使用三端集成稳压器件时，为什么要在1与3端接一反向二极管？

    (2)根据．RL不同，Ud也变化的现象，分析电容滤波适用的条件。
