高频信号发生器电路
发布时间:2014/2/9 21:20:32 访问次数:884
74113双JK触发器集JG82845GV成电路引脚排列如图3-40所示。

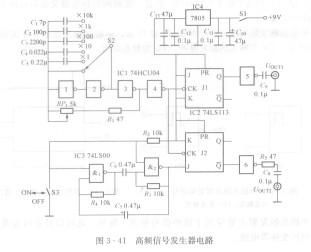

高频信号发生器电路如图3-41所示。74HCU04六非门中的非门l、2、3组成环形振荡器,Cl~Cs决定振荡频率的分段,电位器RPi用来实现频率的连续调节。由于74HCU04为高速数字集成电路,它的工作频率可达60MHz,因而高频振荡频率可达23MHz,振荡频率的下限为270Hz。非门4为高频振荡器的绥冲级,它输出的高频信号分为两路,一路经JK触发器1二分频后获得占空比为1:1的方波,经非门5输出未经调制的高频信号;另一路作为时钟脉冲控制JK触发器2,利用输入到J端的低频信号去调制时钟信号,在非门6的输出端可得到被调制的高频
信号。
