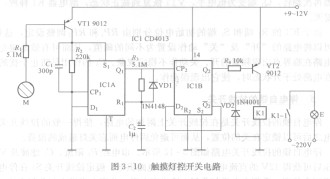

触摸灯控开关ME2100A30电路如图3-10所示。电路由CD4013双D触发器组成，其中ICla组成单稳态电路，当人手触摸金属片M时，人体的杂散电压使VT1导通，Sl端获得正脉冲，Ql输出商电平。此高电平经R。向C2充电，当C2上的充电电压达到触发器R端的转换电压时，Qi端由高电平转为低电平，Cz通过VD1迅速电，为下一次作好触摸准备。由R和G组成的充电延时电路的延迟时间为按电路给出的元件数据，这一延迟时间约为3. 5s。也就是说单稳态电路大约3. 5s可以接受一次触摸，从而有效地消除了触摸M端时产生的触摸抖动信号，使电路工作更可靠。

       IClb组成“反转型”触发器。当Qi端为高电平时，使触发器输出状态翻转。Q2输出端状态改变，使VT2导通，继电器Kl工作，其触点Kl-l闭合，达到控制灯开关的作用。

       由CD4013双D触发器组成的照明灯光控电路如图3-11所示。电路具有结构简单，工作稳定可靠的特点。
