采样信号保持R219CH12FLO电路如图2-11所示。模拟信号UIN从运算放大器Al的同相输入端输入。当模拟开关Sl的控制端为高电平时，模拟开关Sl导通，电容C被充电到UIN，这个过程叫做输入信号的采样。当采样结束时，使模拟开关Sl的控制端为低电平，模拟开关Sl将被断开。由于模拟开关断开阻抗高达l08Q以上，且运算放大器A2的输入阻抗也极高，故电容C可在一段时间内保持采样信号的状态。

向模拟开关SE1～SE4及电容C．～C。组成数控电容网络，并接在振荡电容C5上，是否接入电路取决于SE1～SE4的导通与否，而SE1～SE4的导通与否由A、B、C、D四个控制端的二进制数控制，在不同的二进制数的控制下，C4的接入状态相应地发生变化，也就改变了振荡的频率。非门1～2及Ri、R2、C5组成多谐振荡电路。

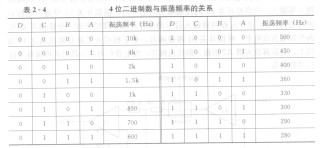

           4位二进制与多谐振荡器振荡频率的对应关系见表2-4。
