S3及S7为伪码开关，若按动S3，则可使双稳态电路直接翻转，使电封锁；若错按S7时，则会使除首位S6开关以外，所有输入的正确密码失效，由于各模拟开关自锁状态全部解除，各模拟开关均回到关闭状态。

       电路中VD2的作用是在锁开启的同时使双稳态电路翻转，回到初始状态，若要重新启用密码，只需按动除S3、S6以外的任何开关，便可解除模拟开关的自锁状态。

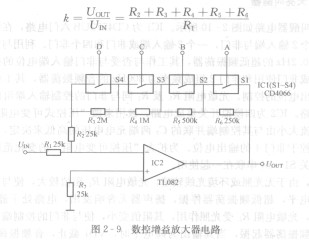

       图2-9是采用CD4066四双向模拟开关集成电路和TL082集成运算放大器组成的数控增益放大电路。IC2运算放大器组成一个反相输入反馈放大器，其增益可由下式确定，即

       式中的负号表示输入电压与输出电压相位相反。式中的R2～R6组成反馈电

阻，而反馈电阻与IC1中的四个模拟开关相按，形成数控反馈电阻网络，它的阻值由四个模拟开关的控制端控制，从而实现了由4位二进制数控制增益放大电路。

       数控输入端A、B、C、D接二进制控制电路，当某位控制端为“1”时，则所控制的模拟开关导通，将相应的电阻短接，使增益发生变化。表2-3为二进制数与电路放大增益的对应关系，供参考。
