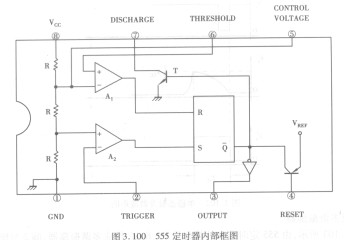

构成单稳G1085T43UF态触发器。如图3. 101所示为由555定时器和外接定时元件R、C构成的单稳态触发器。D为钳位二极管，稳态时555电路输入端处于电源电平，内部放电开关管T导通，输出端Vo输出低电平，当有一个外部负脉冲触发信号加到K端。并使2端电位瞬时低于1/3 Vcc，低电平比较器动作，单稳态电路即开始一个稳态过程，电容C开始充电，Ve按指数规律增长。当ve充电到2/3 Vc。时，高电平比较器动作，比较器A．翻转，输出vo从高电平返回低电平，放电开关管T重新导通，电容C上的电荷很快经放电开关管放电，暂态结束，恢复稳定，为下个触发脉冲的来到作好准备。波形图如图3. 102所示。

      暂稳态的持续时间Tw（即为延时时间）决定于外接元件R、C的大小，即

          Tw=1.1RC

     通过改变尺、C的大小，可使延时时间在几个微秒和几十分钟之间变化。当这种单稳态电路作为计时器时，可直接驱动小型继电器，并可采用复位端接地的方法来终止暂态，重新计时。此外需用一个续流二极管与继电器线圈并接，以防继电器线圈反电势损坏内部功率管。
