虚拟仪器使用

    对电路进行仿真运行，通过对X9C102S8IZT1运行结果的分析，判断设计是否正确合理，是EDA软件的一项主要功能。为此，Multisim为用户提供了类型丰富的虚拟仪器，可从“Design“工具栏_“In—struments”工具栏，或用菜单命令(Simulation-+instrument)选用这11种仪表，如图5.11所示。

    在选用后，各种虚拟仪表都以面板的方式显示在电路中。

   在电路中，选用了相应的虚拟仪器后，将需要观测的电路点与虚拟仪器面板上的观测口相连（见图5. 12），可用虚拟示波器同时观测电路中两点的波形。

    图5.12用虚拟示波器同时观测电路中两点的波形

    双击虚拟仪器就会出现仪器面板一，面板为用户提供观测窗口和参数设定按钮。以图5. 12为例，双击图中的示波器，就会出现示波器的面板。通过“Simulation”工具栏启动电路仿真，示波器面板的窗口中就会出现被观测点的波形，如图5. 13所示。

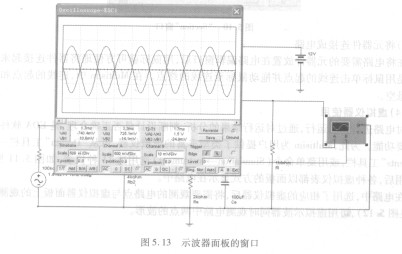

    图5.13示波器面板的窗口
