气敏电阻传感器的检测

    气敏电阻传感器的X5045PIZ-2.7检测方法见表11-18。

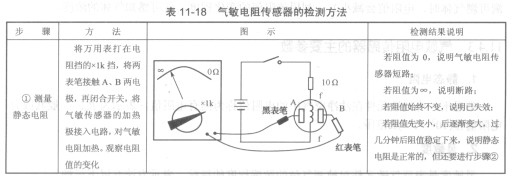

    表11-18气敏电阻传感器的检测方法

   气敏传感器的典型应用

   某有害气体自动检测和排放装置如图11-20所示。

   如果在室内纯净的空气中，气敏电阻的A、B两脚之间的电阻RAB阻值较大，+6V直流电压经气敏电阻的A、B两脚之间的电阻RAB和RP分压，B脚的电位较低，因而送到三极管VTi基极的电压也较低，VTi和VT2处于截止状态，继电器的线圈Ki没有电流通过，触点Ki不会闭合，排气扇不会运转。当检测到有害气体时，RAB的阻值会变小，B脚的电位升高，送到三极管VTi基极的电压也升高，导致VTi和VT2处于导通状态，继电器的线圈Ki有电流通过，触点Ki闭合，排气扇运转，将有害气体排到室外。
