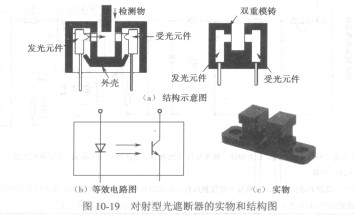

图10-20对射型光遮断器的工作原理

   反射型光遮断器的实物如图10-21所示。

   如图10-22所示，红外发光二极管得到电源供电后，NUD4001发出红外光，首先照到反光体上，再反射到光敏管，光敏管受光导通，输出电压Vo为高电平。如果没有反光体，则光敏管不能受光，不能导通，输出电压Vo变为低电平。通过检测是否有低电平，就可以知道是否有物体通过（充当了反光体）。

    图10-21  反射型光遮断器的实物    图10-22反射型光遮断器的工作原理图

    光遮断器的检测

   光遮断器可用指针式万用表进行检测，步骤如下。

   ①检测红外发光二极管：用Rxlk挡或RxlOk挡，检测红外发光二极管的正反向电阻，应为一大一小，否则说明已损坏。

   ②检测光敏管：用Rxlk挡测光敏管的两引脚的正、反向电阻，均应为无穷大，否则说明已损坏。

   ③检测遮光效果：用两块指针式万用表，表甲的黑、红两表笔分别接发光二极管的正、负极，用表内电池供电使发光二极管发光。将表乙调至Rxlk挡，黑、红两表笔分别接光敏管的C、E极，此时对于对射型，光敏管应导通，阻值较小，对于反射型，光敏管截止，测得的阻值较大。再用遮光物体遮住对射红外光（针对对射型）或用物体反射红外光（针对反射型），光敏管的状态都会改变，阻值也会发生变化。否则，说明遮光器损坏。

   以上三项检测都正常，才说明遮光器是好的。
