1．单向晶闸管的引脚识别

   单向晶闸管简称SCR， TSC695-SKIT也叫单向可控硅，共有三个电极，控制极（门极）G、阳极A和阴极K。单向晶闸管按功率大小来区分，有小功率、中功率和大功率三种规格，一般从外观上即可进行识别。小功率晶闸管多采用塑封或金属封装；中功率晶闸管的控制极引脚比阴极引脚细，阳极带有螺栓；大功率晶闸管的控制极上带有金属编织套。常见单向晶闸管外形及引脚排列如图7-2所示。

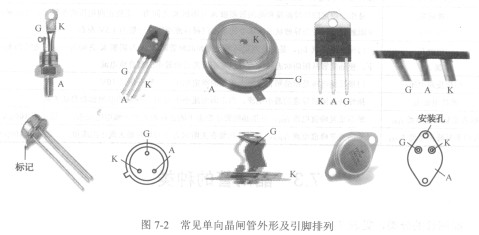

    图7-2常见单向晶闸管外形及引脚排列

    2．单向晶闸管的结构和原理

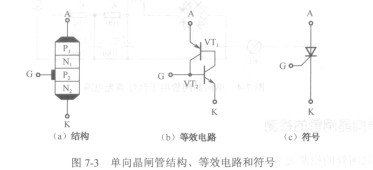

   图7-3是晶闸管的结构、等效电路和图形符号。

   由结构图可见，单向晶闸管由PNPN四层半导体构成。它的特性是，当阳极A和阴极K之间加上正极性电压时，A、K还不能导通。只有当控制极G与阴极K之间再加上一个正向触发信号时，A、K之间才能进入深饱和导通状态，而A、K两电极一旦导通后，即使去掉G极上的正向触发信号，A、K之间仍保持通态，只有使A、K之间的正向电压足够小或在两者间施以反向电压，或者A、K间电流足够小时，才能使其恢复截止状态。
