常闭型干簧继电器

   常闭型干簧管的结构和常开型干簧管相似，TOP221GN不同之处是磁铁没有靠近时，触点处于闭合状态，当有磁铁靠近时，触点变为断开。常闭型干簧继电器是由常闭型干簧管加上励磁线圈所构成的。其工作原理、检测方法与常开型干簧继电器是一样的。这里不再赘述。

    干簧继电器的应用场合

   干簧继电器的应用极广，可以用做计数、限位、报警等的传感器，也可作为开关使用。

     固态继电器

    固态继电器(Solid State Relay，SSR)是由电子元器件构成的隔离型无触点继电器，内部无动作机件，由电子开关元件控制负载的导通和断开。

    固态继电器的基本结构和工作原理

    固态继电器是一个集成件，其内部基本组成部分如图4-6所示。

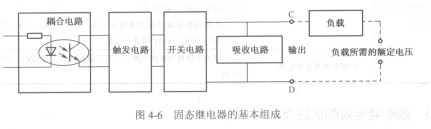

    图4-6  固态继电器的基本组成

    ①输入电路：为输入控制信号提供一个回路，一般为直流输入。直流输入电路又可分为阻性（即纯电阻性质）输入和恒流输入。

   ②隔离、耦合电路：多采用专用光耦（光一光敏三极管或光一光敏双向晶闸管结构等），也有的采用高频变压器。

   ③触发电路的作用是给输出电路提供触发信号，使输出电路发生动作。

   ④输出电路：在触发信号的作用下实现负载的通、断切换。输出电路的主要器件为三极管、单向晶闸管、双向晶闸管、MOS场效应管开关元件（工作在开关状态）。
