当处于命令状态下时，鼠标无法XAL5030移出工作区去点击放大、缩小菜单命令，必须用其功能热键来完成。具体如下：

    ①放大。按“PageUp”键，绘图区放大显示状态。

    ②缩小。按“PageDown”键，绘图区放大缩小状态。

    ③移位。按“Home”键，原来光标位置移位到工作区中心位置显示。

    ④刷新。如果显示画面不完整或变形时，可按“End”键刷新显示画。

    添加／删除元器件库

    将设计文件库的管理窗口（Design Explorer界面左侧）切换到Brow。e Sch。

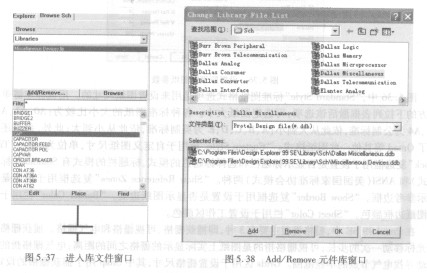

    在Browse下面的下拉菜单中，选择“Libraries”，那么已经加裁好的库文件就在该下拉菜单的下方列表中列出，如图5. 37所示。

    放置元件前，如果在该列表中没有所需要的库文件，就必须加载库文件。加载过程如下：打开设计管理器，选择“Browse Sch”选项卡，单击“Add”一“Remove”按钮，添加元件库，出现如图5. 38所示界面。

    在“查找范围’’_F拉框中，选择“Protel 99 SE”安装目录下的原理图库子目录(“＼Design Ex-plorerl 99 SE”叶“Library”_÷“Sch”)。在该目录中选择所需要的库文件，单击“Add”按钮加入。

    如果想卸载某个已加载的元件库文件，可在“Selected Files”里选择要卸载的元件库文件，单击“Remove”按钮，则文件名将在“Selected Files”区域消失，元件库被卸载。双击该库文件，也可实现元件库的卸载。
