在印制电路板的排版设计中如何布设元器件？

    答：元器件布设原则

    在排版设计印制电路板中，SER1360-472KLD元器件的布设至关重要，它决定电路板板面的整齐美观程度以及印制导线的长短与数量，对整机的可靠性也有一定的影响。布设元器件应遵循以下几条原则：

    (1)布设均匀，疏密一致。元器件在整个极面上应布设均匀，疏密一致。

    (2)不占满板，留有空间。元器件不要占满板面，板的四周要留有一定空间，空间大小应根据印刷电路板的大小及固定的方式决定。一般印制电路板四边应留5～lOmm空间。

    (3)布设一面，独占焊盘。一般元器件应布设在印制电路板的一面，并且每个元器件引出脚要单独占用一个焊盘。

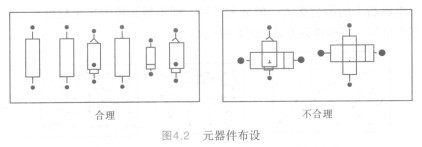

    (4)不能交叉，保持间距。元器件的布设不能上下交叉，如图4.2所示。相邻的两个元器件之间，要保持一定间距，间距不得过小，避免相互碰接。相邻元器件如电位差较高，则应当保留有安全间距，一般环境中的间隙安全电压为200V/mm。

    图4 2元器件布设

    (5)高度宜低，安全稳定。元器件安装高度应尽量低，过高容易倒伏或与相邻元器件碰接，致使印制电路板的安全性和稳定性变差。

    (6)轴线方向，宜处竖立。根据印制电路板在整机中的安装位置及状态，来确定元器件的轴线方向。规则排列的元器件，应使元器件轴线方向在整机内处于竖立状态，从而提高元器件在板上的稳定性，如图4.3所示。

    图4.3  较大元器件布设方向

    (7)跨距合适，不要弯折。元器件两端跨距应稍大于元器件的轴向尺寸，如图4.4所示。弯管脚时不要齐根弯折，应留出一定距离（至少2mm），以免损坏元器件。
