但是由于目前缺少相关资源，所以这个功能被我直接无视掉了，EPL3015-901MLC留出更多的空间给电池用于增加续航能力吧。

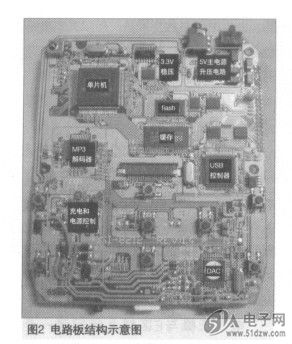

    经过一端时间的摸索，我已经大致弄清了电路板中每个部分的主要功能，整体结构分析图如图2所示。
    图2所示的电路板中，右上角“5V主电源升压电路”为MP3播放器的主供电电源，作用是将电池的电压升压，输出稳定的5V电压为整机供电。电路结构为标准的boost结构，PWM控制芯片为凌特的LT1308，官方资料称该芯片效率可达90%。旁边的“3.3V稳压”是一个小型LDO，可输出300mA电流，作用是将5V升压电路输出的电压稳压至3.3V．为整机中的某些数字芯片供电。LDO是理光的RP114x系列。


    左侧“单片机”是整个电路的主控，型号为SH7034，看商标是日立的片子。2003年7月，日立与三菱的半导体业务合并改名为Renesas，在这之后的芯片就都改为Renesas商标了。这个机器出现在这之前，所以还是日立的商标。
    单片机右下角的“flash”是一个闪存，型号为39VF040，应该是用于储存固件的。
    再往下是机器的2M缓存，从缓存中读取数据可保证音乐播放流畅，并避免硬盘由于外力或振动导致的播放中断。实洌30s左右就会读取一次硬盘。
    “USB控制器”型号为SL11R，厂商是大名鼎鼎的赛普拉斯，质量绝对信得过，只是版本太低，USBl.1的速度是一个让人头疼的问题。
    “MP3解码器”为德国微开电子生产的一款MP2/MP3解码芯片，型号为MAS3507D，用于将MP3格式文件解码并提供数字信号给DAC。
    “DAC”同样也是德国微开电子的芯片，型号为DAC3550A，这款芯片经常与前面的MAS350-f D搭配使用。机器的LO与PO都是从这个芯片引出的。
    “充电和电源控制”部分主要用于管理内外电源的切换、电池充电以及屏幕背光控制。
    了解了各部分的功能接下来就开始改造了。
