对于晶片电阻器、晶片电容器、晶片电感器而言，常以其宽度SST25VF016B-50-4C与高度作为代号，所以我们常听到0402、0805等封装编号，但这种编号方式常会被弄混，因为有公制与英制之分，表9.2所示为常见的5种封装编号。

    表9.2常见的5种封装编号

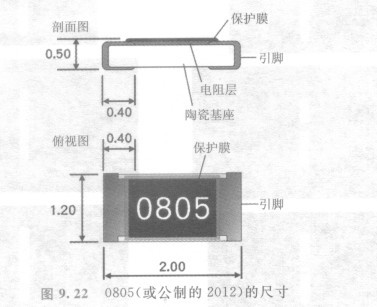

    当我们听到0402时，可以很确定是英制的0402封装，但若听到0603，可要问清楚是公制还是英制，两者相差很多。图9. 22所示为0805（或公制2012）的尺寸。

    图9. 22   0805（或公制的2012）的尺寸

     这个电阻器要粘贴到电路板上，所以电路板上必须有一定英制0805或公制2012的零件封装，以IPC-7352 CHIP_Resistor零件库为例，软件提供三个IPC-7352 CHIP_Resistor零件库，分别是IPC-7352 CHIP_Resistor_L、IPC_7352 CHIP_Resistor_M、IPC-7352 CHIP_Resistor_N，这三个零件库里都提供相同的晶片电阻零件管装，但其焊点大小并不一样，外框大小也不同（画在Mechanical 15板层），以其中的RESC20121_、RESC2012M、RESC2012N为例，其尺寸如图9.23所示。
