．“放置(Place)”命令的功能是在已开启的电路板编辑区里，放置区块里所选取的零件。启动本命令后，ATMEGA32-8AU即切换到电路板编辑器，并出现图9.5所示对话框。这时，我们可在“零件序号( Designator)”栏位里指定其零件序号，在“注解(Comment)”栏值里输入该零件的注解（零件名称）。最后，按匹疆互≥钮关闭对话框，再将鼠标移至所要放置的位置，按鼠标左键，即可在该处放置一个零件。而游标上，仍有一个浮动的零件，我们可继续放置该零件，或按鼠标右键，结束放置零件状态。

     图9.5取用零件对话框

   ．“更新电路板全部(Update PCB With All)”命令的功能是将目前零件库的状

态，更新到所开启电路板文档中。因此，没有开启任何电路板文档时，本命令就没有作用。若在零件区块里选取某零件封装（以C0805为例），则按鼠标右键所拉下的菜单里，还会出现Update PCB With C0805命令，这个命令可针对电路板中的C0805进行更新动作。

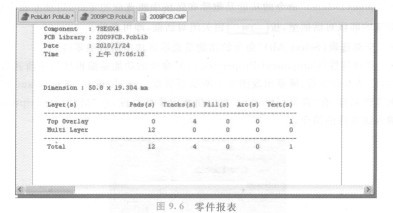

     ．“报告(Report)”命令设定的功能是对零件区块里选取的零件产生其零件报表，以7SEGX4为例，启动本命令后，产生的零件报表如图9.6所示。  。

     图9.6零件报表

      零件组件区块列出零件区块里所选取零件的所有元件。而在本区块里所选取的元件，也将在编辑区中筛选出来。

     预览区块提供零件的预览，在零件区块所选取的零件，将出现在本区块里，另外，按|Magnifyl钮使用放大镜功能时，其放大结果也将在本区块中显示。
