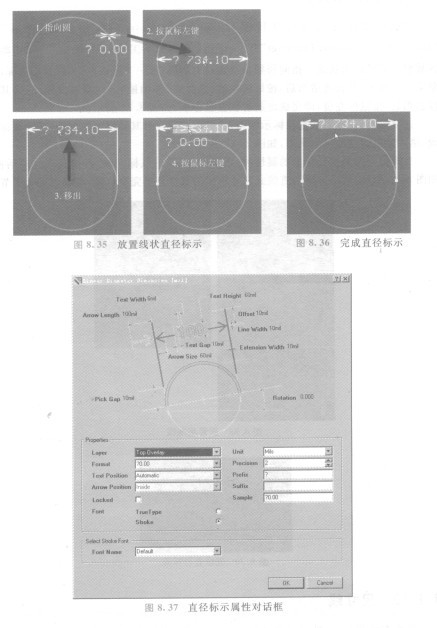

当我们要进行线状直径标示( Linear Diameter)时，则启动“Place”一“Dimension"一“Linear Diameter”命令，BT139-800E或按钮拉下工具菜单，再选取钮即进入线状直径标示状态。指向所要标示直径的圆周，按一下鼠标左键，即滑人该圆里。再将鼠标移至圆外，即可将直径标示带出来，最后按鼠标左键，即完成此直径标示，如图8. 35所示。

     这时候，仍在线状直径标示状态，我们可继续标示其他圆形的直径，或按鼠标右键，结束线状直径标示状态，如图8. 36所示。

     当我们要编辑直径标示的属性时，则指向它，双击鼠标左键，开启其属性对话框，如图8. 37所示，其中各项与直线式尺寸标示的属性几乎完全一样，请参考8.1.1节。
