零件序号一直是困扰电路设计的一个问题，在绘制电LNK606PG路图、看电路图时，当然希望能快速找到零件（不一定是在电脑上）；而在设计电路板时，可能无法在电路图的相对位置放置零件，因此，日后检修电路时，从电路图上分析可能的故障点（零件）后，而还要在实体电路板上，找老半天。有经验的电路板设计工程师，会尽量让电路图上的零件位置，与电路板上的零件位置一致。而我们也可在完成电路板设计后，再对电路板重新编序，让电路板上的零件按一定规则顺序编序，再反馈到电路图。像早期TTL时代的电路板（主机板），必然会在电路板上重新编序，否则，密密麻麻的，很难检修，尤其是高功耗、多零件的电路板，故障概率又高，怎能不提前为日后的检修着想？

     当电路板设计完成后，若要对电路板重新编序，则启动“Tool”一“Re-Annotate.”命令，屏幕出现图7.49所示对话框。

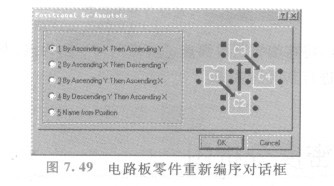

      图7. 49电路板零件重新编序对话框

     其中有5个选项，选取任一个选项，则其右边区块中，将出现其重新编序酌顺序关系，最后按l夏瑟瑟钮关闭对话框，即重新排序。完成电路板零件重新编序后，电路板与电路图的零件序号将不一致。此时应将电路板里的变动状况，反映到电路图里。启动“Design”一“Update Schematic inch07-1．PrjPcb”命令，屏幕出现图7.50所示对话框。
