在表格下面提供操作的按钮与选项，说明如下：

    按钮的功能是新增布线策略，QM3006按本按钮后，即可开启图6. 50所示的对框。

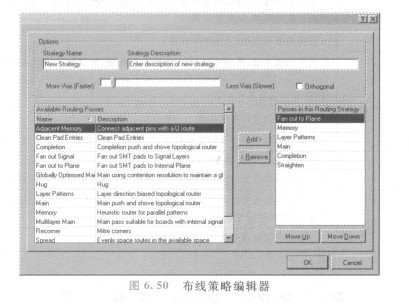

    图6.50布线策略编辑器

    ．“选项( Options)”区块提供布线策略的基本资料与选项：

   “布线设定名称(Strategy Name)”栏位里为此布线策略的名称。

   “简介(Strategy Description)”栏位里为此布线策略的简介。

    过孔用量滑轴设定布线时过孔的用量。布线时使用的过孔越多，布线速度越快，但电路板品质较差：而使用的过孑L越少，布线速度越慢。

    “直角( Orthogonal)”选项设定布线时，只采取90。转角。

     ．“可用的布线方法( Available Routing Passes)”表格里列出软件所提供的布线方法，其中各项说明见表6.3。

     表6.3布线方法选项
