在设计规则对话框里的High Speed页里提供高速板布线相关的设计规则，其中包括6个设计规则，见表5. 18。

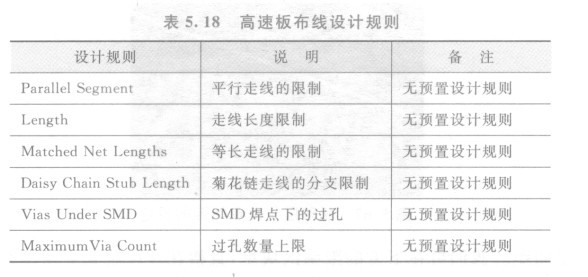

    表5.  18  高速板布线设计规则

     Parallcl Segment

    在设计规则对话框左边区块选取High Speed下的Parallel Segment设计规则，ISL95870BHRZ-T则其右边将出现平行走线的设定页，我们可在下方的限制区块里设定平行走线的限制（图5. 70）。

     ①“板层检查”栏位的功能是设定检查平行走线的模式，若选取“Same I。ayer”选项，则以同一个板层的走线为检查对象；若选取“Adjacent Layer”选项，则包含相邻板层的走线也视为检查对象。

    ②“平行走线间距”栏位的功能是设定平行走线的间距。

    ③“平行走线长度”栏位的功能是设定平行定线的长度限制。

    图5. 70平行走线的设定
