按钮的功能是指定条件以产生筛选作用，按本按钮ISL6752AAZA-T即开启图5. 39所示的查询产生器。这时候，可在“条件(Condition Type/Operator)”栏位里，接钮拉下选单，其中选项见表5.9。

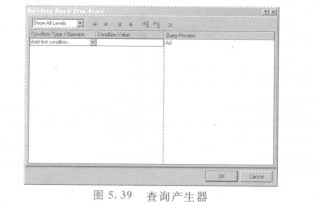

    图5. 39查询产生器

     例如，在条件栏位里指定“Belong to Net”选项，然后在其右边“条件值(ConditionValue)”栏位里指定“GND”选项，则在“查询预览(Query Preview)”区块里显示“InNet(c GND，)”，同时下面又出现“Add another condition--”，如图5.40所示。若要再新增其他条件，可按这个字串。最后，按嚣誓委耍钮关闭对话框，即可将筛选条件带回设计规则对话框。

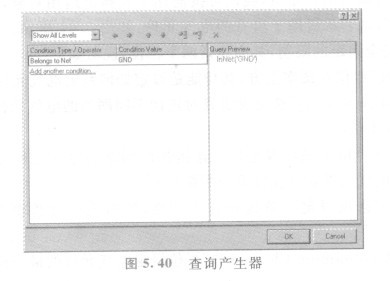

    图5. 40查询产生器

   基本上，每个设计规则在其右边区块的上方都有3个栏位，说明如下：

    ①“名称(Nam。)”栏位为此设计规则的名称，我们可直接在其中编辑其名称，当然，最好是规规矩矩地使用合法的英文字母，不要给自己找麻烦。

   ②“注解( Comment)”栏位为此设计规则的说明或简介，可以使用中文。

   ③“识别码(Unique Id)”栏位列出该设计规则的识别码，对于使用者而言，这介识别码并没有作用，根本不必管它。

   若要新增设计规则，则在左边区块里，指向所要新增的设计规则（或设计规则种类）上，按鼠标右键拉下菜单，再选取“新建设计规则( New Rule.)”命令，即可新增一个空白的设计规则。同样，若要删除某设计规则，则在左边区块里，指向该设计规则，按鼠标右键拉下菜单，再选取“删除设计规则(Delete Rule.)”命令，即可删除。
