左边区块可分为PCB显示组态区块、简介区块及动作区块。

     ①PCB显示组态区块(Select PCB View Configuration)内列出所有载入的显示组态，ISL6440IAZ-TK其中可分为2D与3D两类，在默认状态下，只有第一项(Altium Standard 2D)是2D显示组态，其他都是3D显示组态，其中各项说明见表5.6。选取2D显示组态或选取3D显示组态，右边的设定区块完全不同，稍后再分别介绍。

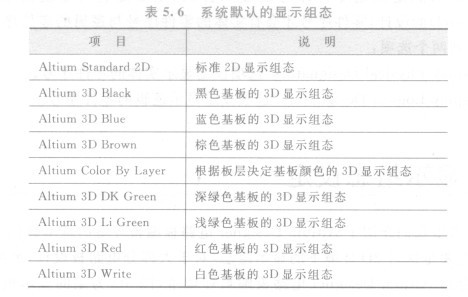

     表5.6系统默认的显示组态

     ②简介区块(Description)列出在PCB显示组态区块内所选取显示组态的简介。

     ③劫作区块(Actions)提供显示组态文档的操作命令，其中包括下列命令：

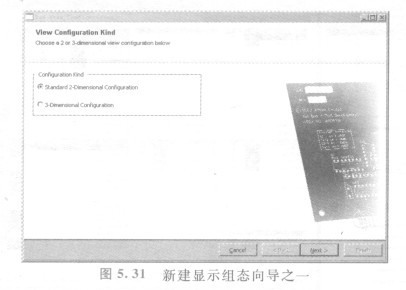

    ．“新建显示组态(Creat new vlew configuration.)”命令的功能是新建显示组态，启动本命令后，即出现图5. 31所示的新建显示组态向导。

     在图5. 31中若要新建2D显示组态，则选取“标准2D组态(Standard 2-DimensionalConfiguration)”选项；若要新建3D显示组态，则选取“3D组态（3-DimensionalConfiguration)”选项，再按回钮切换到下一页。
